产品概述
E系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计算、数据显示、采集及传输,可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为05级或1级,实现LED/LCD现场显示和远程RS-485数字接口通讯、采用 MODBUS-RTU通讯协议。
产品特点
●测量:三相电压、电流有功功率、无功功率、功率因数、频率,有功电源、无功电源
●采用高可靠型性工业级DSP,数据采集速度快,测量精度高,运算处理速度快
●强大的数据釆集和处理功能,可实现一个回路全电气量的测量
●体积小,安装方便,采用自锁面板式安装结构,无需螺丝固定即可安装
●按线方便灵活,三和三线制,三相四线制可通过面积编程设置
●可选配1路RS485通讯口( Mod Bus通信协议),与其他设备进行联网通信

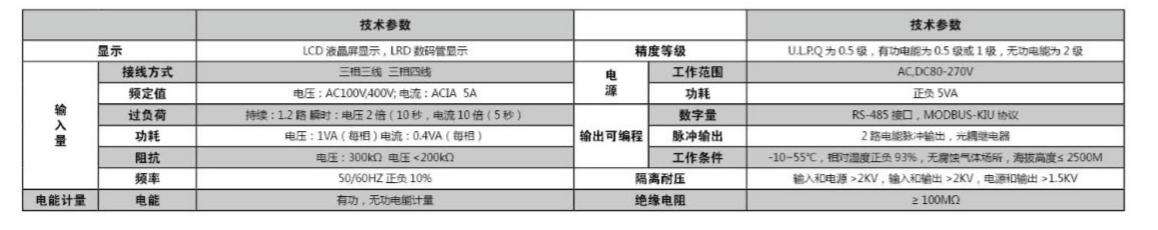

主要功能

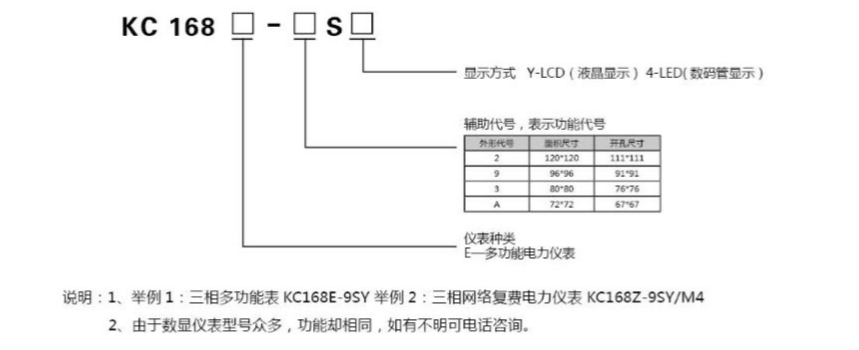

命名意义

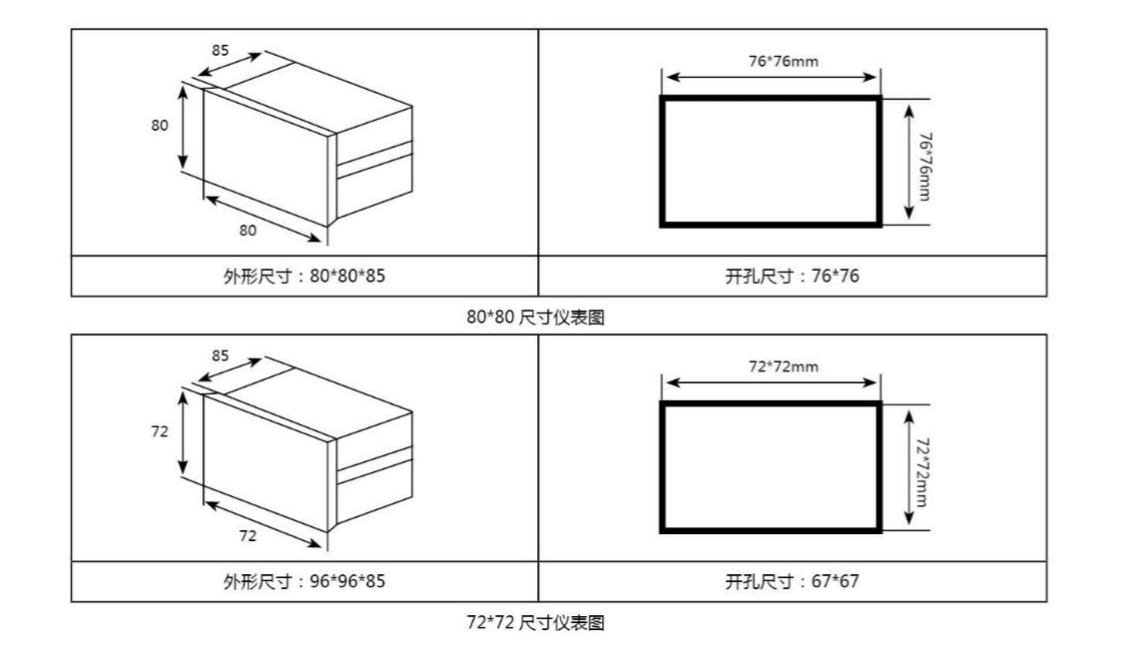

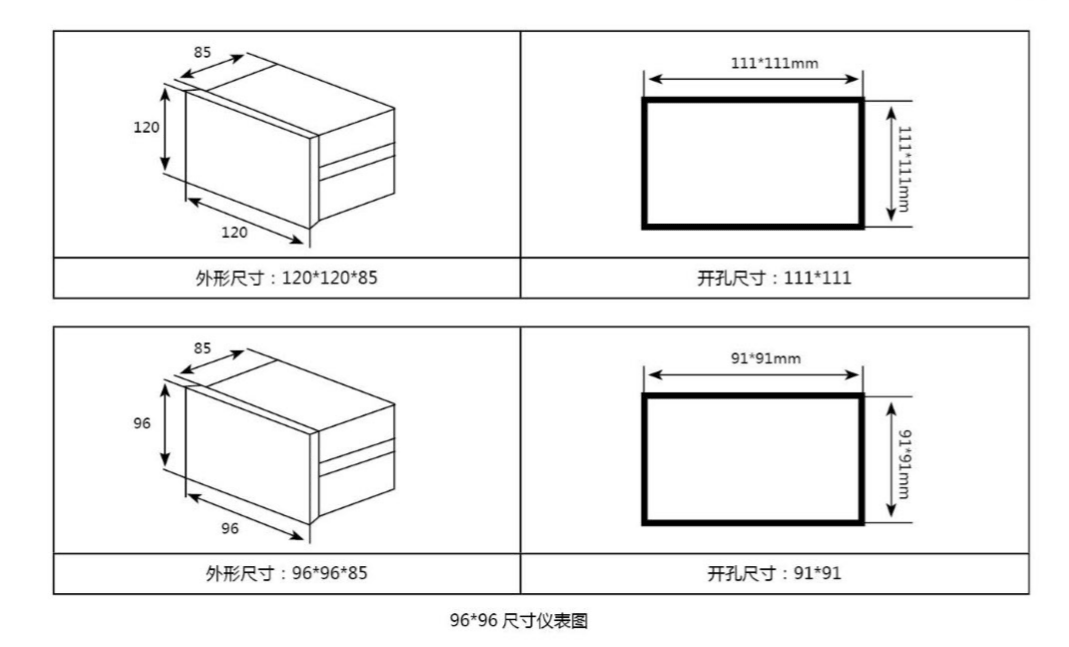

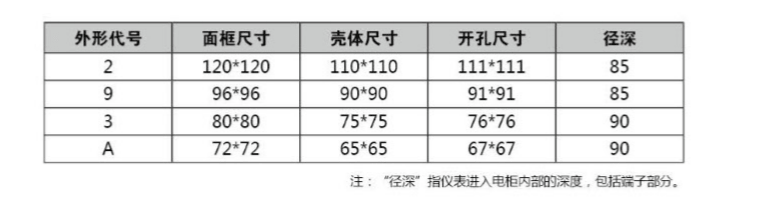

外形及开孔寸

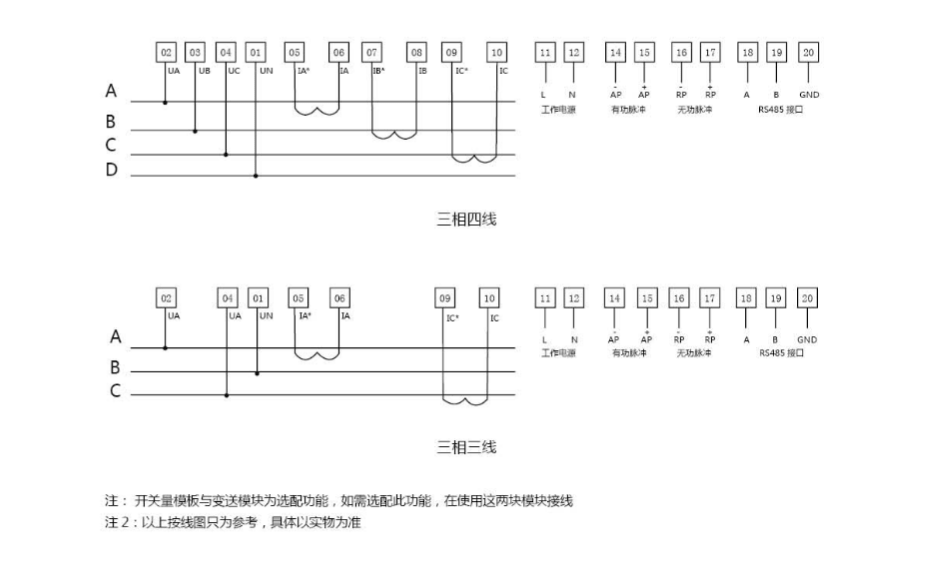

仪表接线图
型号:KC168E-9s4(三相多功能电力仪表)
工作电源:AC220V或AC/DC80-265V输入CT100/5A输入PTAC380V
接线方式:三相四线
型号:KC168E-9sY(三相多功能电力仪表)
工作电源:AC220V或AC/DC80-265V输入CT200/5A输入PT:AC10/01KV
接线方式:三相三线
型号:KC168-2s4(三相多功能电力仪表)
工作电源:AC220V或AC/DC80-265V输入CT:300/5A输入PTAc380V
接线方式:三相四线
型号:KC168-AS4(三相多功能电力仪表）
工作电源:AC220V或AC/DC80-265V输入CT300/5A输入PTAC6/01KV
接线方式:三相三线
