KC - GZDW -3直流电源屏
KC - GZDW -3直流电源屏 KC-GZDW-3直流电源屏是专门为大容量用户设计的直流电源。系统配置由监控模块、交直流检测模块、绝缘检测模块、电池巡检模块、开关量检测模块、降压模块、配电

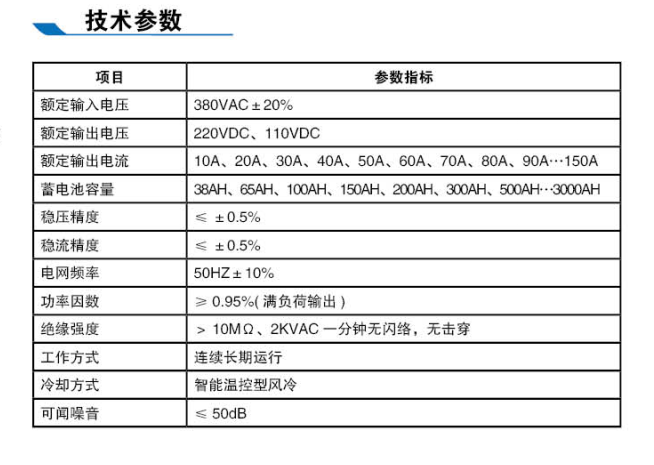

查看详细参数
详细信息
KC-GZDW-3直流电源屏是专门为大容量用户设计的直流电源。系统配置由监控模块、交直流检测模块、绝缘检测模块、电池巡检模块、开关量检测模块、降压模块、配电单元、蓄电池、柜体组成，具有操作简单、智能管理、高效节能等特点。
适用于电力、通信、交通、化工、冶金、军事、医疗、厂矿、建筑及消防等领域及用户终端，
可作为高压开关、继电保护、自动装置的操作电源和控制电源。
功能特点
- 智能双电源切换，两路交流电源输入，一路为工作电源，一路为备用电源；
- 输入电压范围宽，电网适应性强；
- 采用PSM20监控，7寸触摸显示屏，中文菜单，界面友好丰富，触摸屏点触式操作；
- 具有周全的系统设置、运行信息查询及各项告警等功能；
- 智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
- 可扩展蓄电池检测两组240节、绝缘检测60路、开关量检测80路；
- 系统采用多级密码权限管理，限制未授权人员的操作，确保系统安全可靠运行；
- 模块化设计，N + 1冗余，满足容M要求；
- 内置RS232、RS485两种通讯接口，可通过后台监控和远程监控对系统实施"遥测遥控、遥信、遥调"四遥功能，实现无人值守；
- 支持C DT、M 0 D B U S两种通讯规约选择

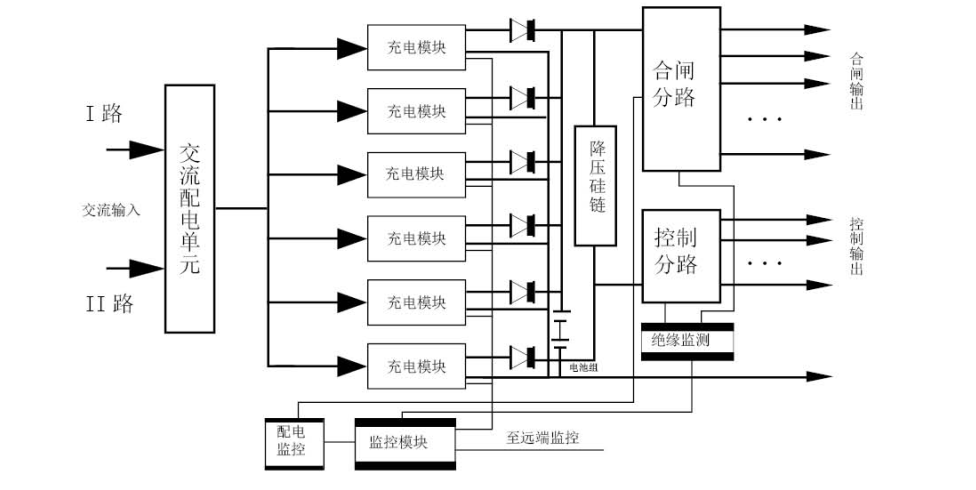

系统构成及配置
直流电源系统主要由监控模块、整流模块、绝缘检测模块、电池巡检模块、交直流检测模块、开关量检测模块、降压模块、配电单元、蓄电池和柜体组成，根据需要还
可増配逆变电源模块和直流变换模块。根据配置和接线方式不同，可实现多种方式的馈电输出。
当系统交流输入正常时，两路市电经双电源切换装置输入一路交流，给整流模块供电。整流模块将输入的 AC 转换为 DC , —方面给合闸母线负载供电，同时给蓄电池充电,
合闸母线通过降压模块给控制母线负载供电。
当系统交流输入异常或停电时，整流模块停止工作，由蓄电池给负载供电。监控模块监测电池电压、放电时间，当电池放电到设置的欠压值时，监测模块告警。交流输入
恢复正常后整流模块恢复对负载供电并给电池充电。
